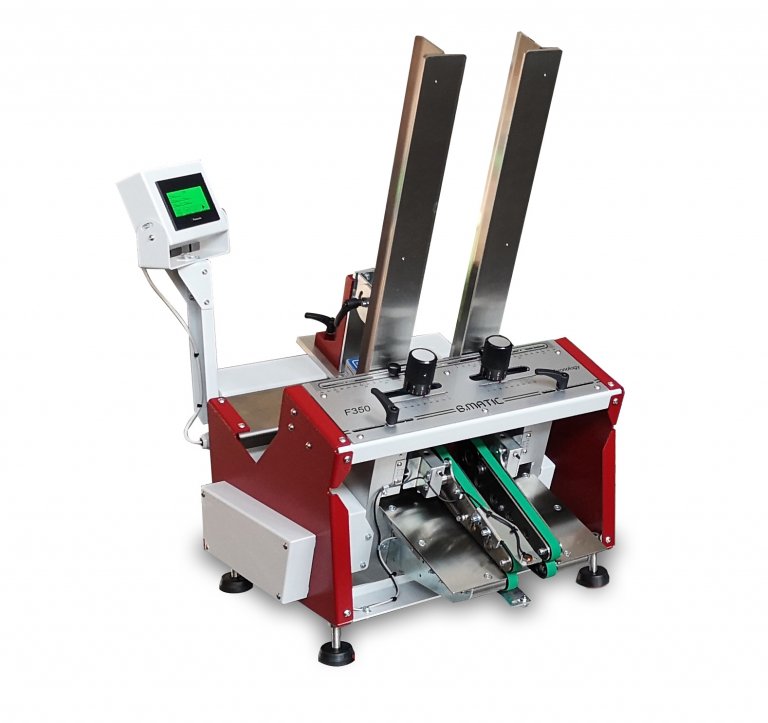

Después de un análisis en profundidad asociado con 25 años de experiencia, B.Matic inventó el nuevo alimentador / contador de fricción «F350 COUNTER S» con tecnología OCS (Pernos Repujados Contrapuestos, patente depositada).
El «F350 COUNTER S» se puede utilizar como máquina independiente para contar y dividir en lotes o como alimentador de productos en líneas de embalaje activadas por impulso externo.
F350 COUNTER S es un contador de papel de fricción perfecto para contar, alimentar y subdividir pilas de productos planos como:
- sobres
- papeles plásticos y tarjetas de crédito
- participaciones y billetes
- etiquetas
- folletos
- productos de seguridad, como billetes rasca y gana, de lotería etc.
VENTAJAS
Estas son las ventajas aportadas por la tecnología OCS:
- Soluciona el problema de la periódica sustitución de las cintas de fricción objeto de desgaste y de todas las correas de arrastre, facilitando la operación y disminuyendo los tiempos de parada de la máquina. No se precisan técnicos especializados.
- Permite un rápido reglaje de la anchura del tamaño, desplazando mediante un único pomo todo el grupo mecánico de distribución de hojas (es decir bobinas, correas, cintas, rodillos etc..) disminuyendo de manera relevante los tiempos de reglaje.
Otras dos importantes características a destacar son:
- Separación confiable de productos gracias a la aceleración de los productos salientes.
- Verificación por encoder para evitar el conteo incorrecto de dos hojas unidas.
- Ajuste rápido en el ancho del formato moviendo toda la unidad de extracción mecánica con una sola perilla.
- Hardware y software para contar y separar en lotes con pausa ajustable.
- Pantalla táctil giratoria en la torreta y para un uso conveniente con la interfaz de icono «sin texto».
- La mecánica fue diseñada para uso industrial.
- Todas las partes móviles han sido protegidas con tratamientos superficiales.
- Sensor anti-atascohoja (opcional).
- Se puede programar e interconectar para descargar datos de conteo (opcional)
- La tecnología OCS (pines en voladizo opuestos) resuelve el problema del reemplazo periódico de las correas, simplificando la operación y reduciendo el tiempo de inactividad de la máquina sin la necesidad de técnicos especializados.
- Los dos grupos mecánicos de separación pueden ser regulados de manera independiente, manteniendo sin embargo un paralelismo perfecto incluso en caso de productos de espesor no uniforme; por consiguiente garantizan un desgaste uniforme de las correas y de los rodillos de arrastre.
- Las correas de salida y de distribución giran a velocidades distintas, para hacer perfecta la separación y el cálculo.
La mecánica ha sido realizada con las mejores tecnologías y máxima precisión de CNC disponibles en el mercado. Cada componente ha sido protegido por tratamientos superficiales, movimientos axiales desarrollados sobre guías templadas sobre cojinetes de bolas. Todos los reglajes son identificables mediante etiquetas graduadas.
Accesorios
Base con guías antideslizantes y altura ajustable, cinta transportadora interconectada para la recolección práctica de productos, cinta de precarga y otros a pedido.

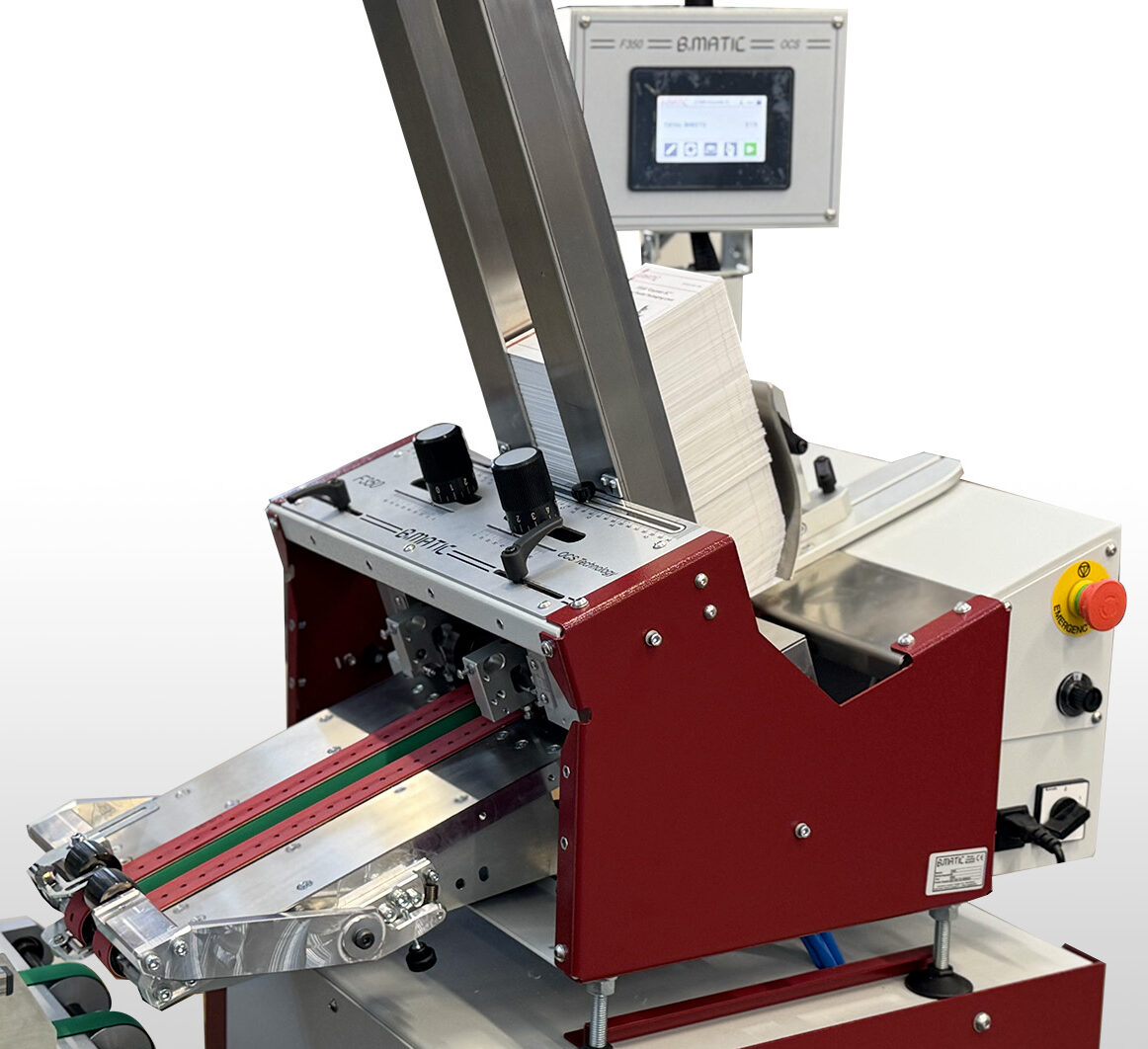

F350 S
El F350 COUNTER S se programa a través de una amplia pantalla táctil y controlado por PLC. ES giratoria para poder atender la información desde cualquier ángulo. Se puede integrar lectores ópticos opcionales para la verificación del cálculo o el control de calidad, y puede ser conectado con ordenadores externos para aplicaciones de seguridad. Equipado con dos sensores de doble hoja y de adquisición de hojas contigua, para garantizar máxima confiabilidad en el cálculo.
Personalizable con una amplia gama de accesorios entre los cuales cintas de carga y descarga con líneas de confeccionamento automáticas (cabezal único o múltiple), láser de códigos de barras y cámara scanner conectable con ordenador para aplicación en tarjetas de crédito etc..
DATOS TÉCNICOS
Máxima velocidad de cálculo da hojas:200mt/min
Anchura del producto(min/max): 55/ 350 mm
Tamaño/Peso: 620 x 510 x 820 (H) / 60 kg
Alimentación eléctrica: 230VAC 5A 50/60Hz

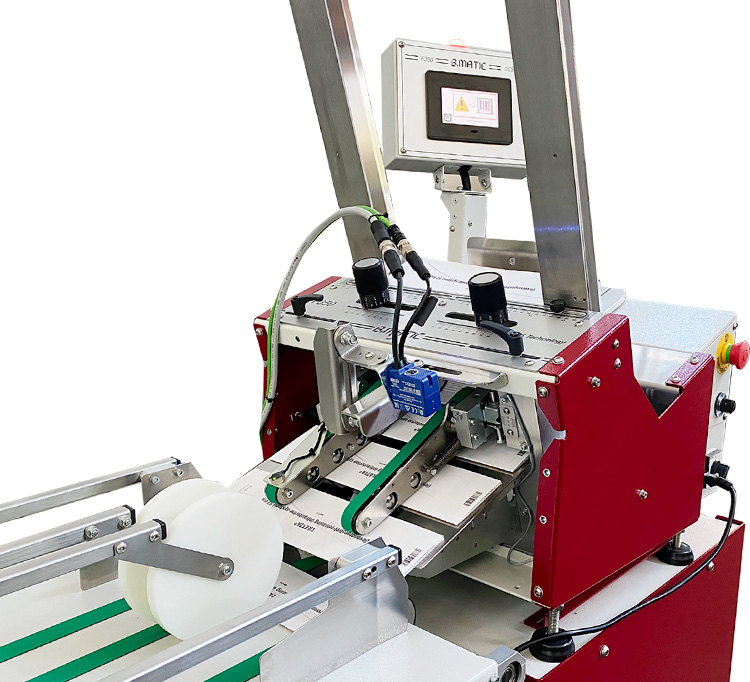

Sensor para códigos 1D / 2D
Matrix 120
Rango de lectura de 25 mm a 145 mm ajustable mediante tornillo.
Rango de lectura óptimo: 105 mm.
Campo de lectura a 105 mm: 80 mm x 52 mm.
Resolución máxima admitida para códigos: 1D @ 105 mm: 0,14 mm – 5,6 mils.
Resolución máxima admitida para códigos: 2D a 105 mm: 0,28 mm – 11,2 mils.
Velocidad lineal máxima admitida con tiempo de exposición de 700 u/seg, resolución 0,14 mm: 200 mm / seg. (en funcionamiento, la velocidad puede ser menor).
Posición y altura del sensor ajustable mediante soporte giratorio.
FUNCIONES INCLUIDAS (en el producto estándar)
- Modo de lectura de códigos y comunicación en línea.
- Verificación para códigos no detectados en el paso del producto y detención con alarma.
- Modo de comparación con código de muestra y parada de máquina con alarma en caso de código detectado pero diferente de la muestra.
Funciones opcionales
- Software para la recepción de datos en la computadora del cliente.
- Descarga de N ° de productos contados y lectura de códigos en una memoria SD industrial accesible desde ordenador cliente a través de FTP.
- Verificación de secuencia de código con parada y alarma en caso de código no decodificado o fuera de secuencia.
- Verificaciones y elaboraciones adicionales bajo pedido.

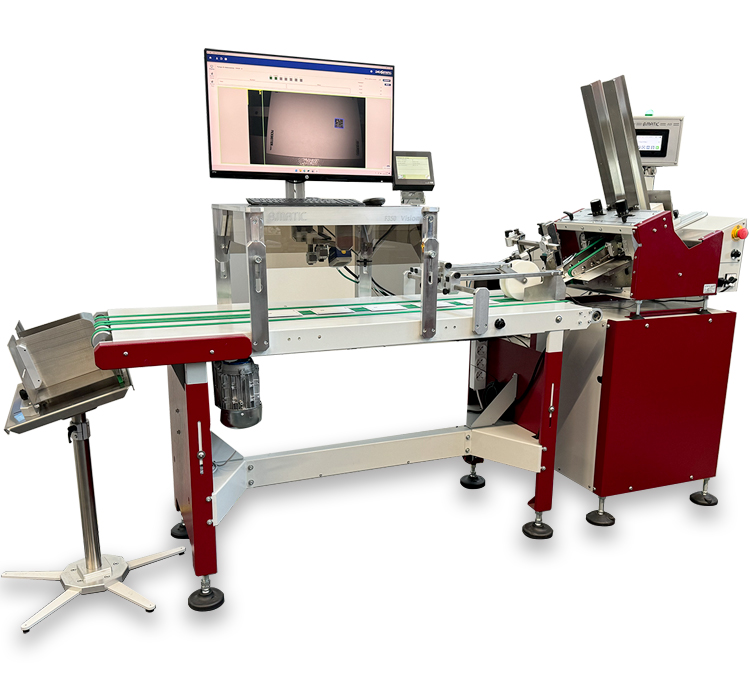

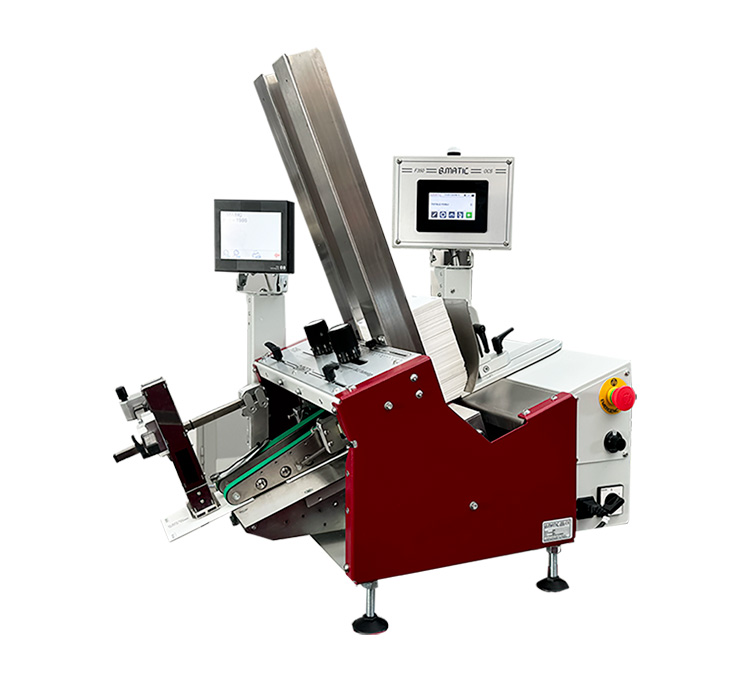

F350 S VISION
Se basa en el Alimentador y contador de fricción «F 350 COUNTER S»
integra un alimentador de fricción profesional, un sensor de visión y un software especializado en una máquina flexible y fácil de usar, para las aplicaciones de visión más populares en el escaneo de códigos de barras y matriz de datos y OCR o verificación optica para productos planos como etiquetas, cupones, sobres, boletos de lotería, cartones farmacéuticos
El sensor de visión se puede instalar en la máquina o en el transportador de salida con expulsión opcional de los productos defectuosos. El software es personalizable (opcional).
«F350 COUNTER S VISION» puede resolver muchas aplicaciones de visión de una manera más eficiente que los sistemas de visión complejos y costosos de la competencia.
B.MATIC tiene una larga experiencia en aplicaciones de escaneo de codigos 1D y 2D: en cooperación con proveedores líderes de sistemas de detección óptica: podemos proporcionar la solución adecuada para su trabajo. Se pueden suministrar lectores de alto rendimiento para detectar todas las familias comunes de códigos de barras 1D y 2D. Se encuentra disponible una gama completa de sensores para adaptarse a la velocidad requerida, el campo de lectura y la distancia del producto. Otras aplicaciones incluyen: OCR y inspección dimensional, análisis de imágenes (forma / color), verificación de conformidad (presencia / ausencia de características).
Como «F350 COUNTER S VISION» está controlado por un PLC, es posible adaptar el código de programación de la máquina a la lógica de su trabajo.
Dependiendo de la conifguracion y accessorios elegidos, los codigos 1D / 2D y textos decodificados:
- pueden ser exportados a su sistema IT
- pueden ser comparatos con plantillas
- puede ser combinados con archivos de datos importados de su sistema
- pueden ser elaborados a su pedido
