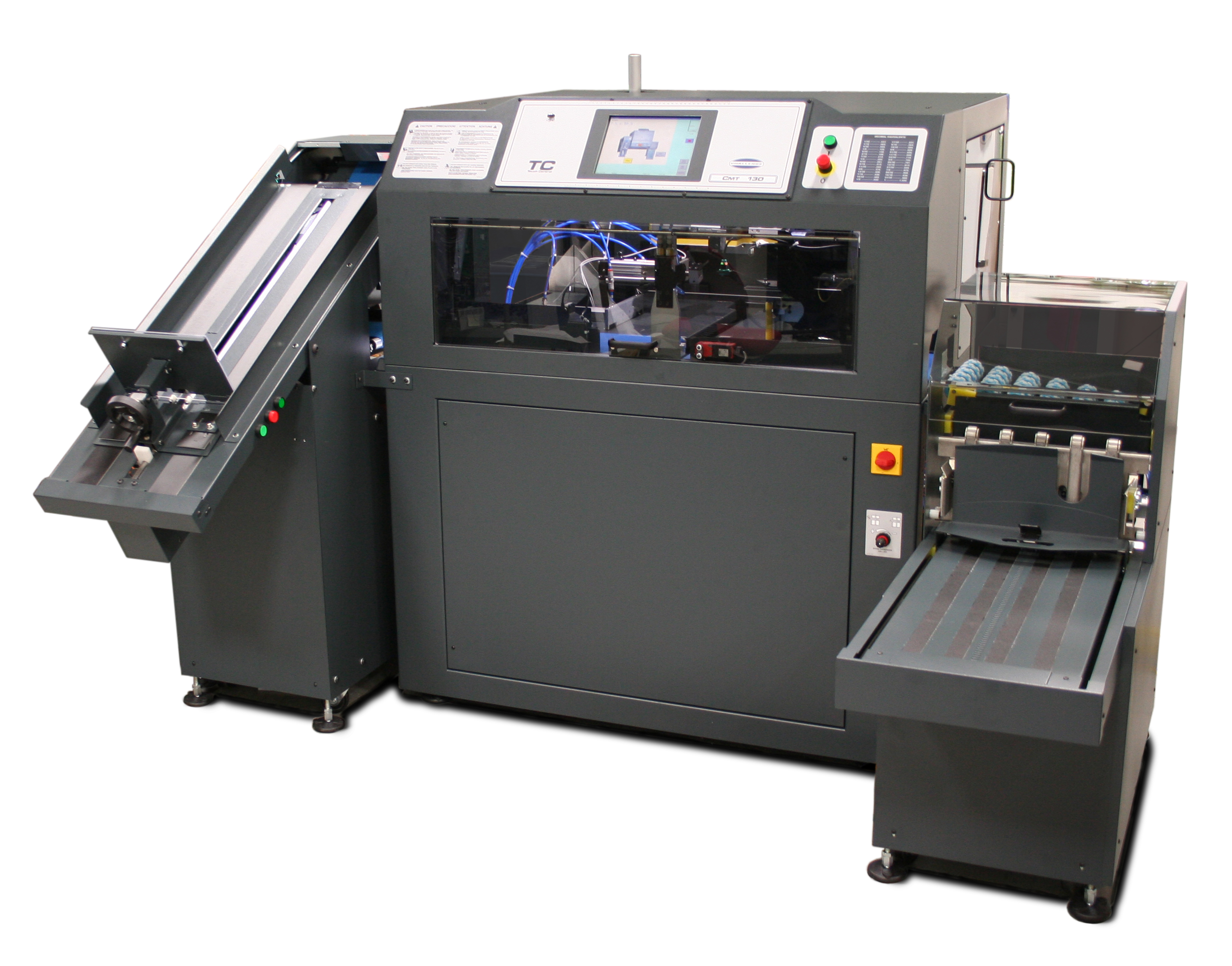

Guillotina de libros bajo demanda totalmente automatizada
La guillotina de libros bajo demanda CMT 130TC incorpora automatización avanzada en el proceso de corte final de libros con encuadernación rústica. Este proceso ya no tiene por qué ser una tarea costosa y que consuma mucha mano de obra. La Challenge CMT 130TC ofrece un acabado de alta calidad y nivel profesional, adaptado a la amplia variedad de tamaños de libros del mercado editorial actual.
Su potente sistema hidráulico de corte y presión de sujeción permite cortar sin esfuerzo libros de hasta 2” (51 mm) de grosor. Su exclusivo diseño de prensa y el movimiento bidireccional de la cuchilla garantizan que siempre se corte hacia el lomo, ofreciendo un acabado limpio y sin daños en el libro.
Características principales
Gracias a su potente sistema hidráulico y diseño de cuchilla bidireccional, garantiza cortes hacia el lomo sin dañar el libro, incluso en grosores de hasta 2” (51 mm).
- Motores servo y paso a paso para posicionamiento preciso.
- Cambio de tamaño de libro en menos de 10 segundos sin ajustes manuales.
- Capacidad de alimentación in-line y near-line simultánea, con conmutación automática para máxima eficiencia.
- Modo de libros múltiples para recortar dos libros a la vez.
- Pantalla táctil a color de 10.5” con interfaz intuitiva y diagnósticos integrados.
- Detección automática del tamaño del libro o configuración mediante lector de código de barras.
Puede utilizarse de forma manual para una solución económica o integrarse con un alimentador de pila, apilador vertical, elevador de enfriamiento y encuadernadoras rústicas para crear un sistema completo de producción.
- Configuración digital en menos de 10 segundos.
- Lectura de código de barras para automatización total.
- Detección automática de tamaño.
- Alimentación dual in-line / near-line.
- Rango de formatos: máx.: 305 x 229 mm y mín.: 148 x 102 mm.
- Corte y sujeción hidráulicos.
- Control de profundidad de cuchilla de alta precisión.
- Diagnósticos gráficos en pantalla.
- Sin herramientas para el cambio de formato.
- Certificaciones UL y CE.
Video
Especificaciones técnicas
| Memoria: | 99 trabajos. |
| Tiempo de cambio de tamaño de libro: | Menos de 10 segundos. |
| Rendimiento: | Hasta 500 libros por hora en modo de múltiples libros. |
| Capacidad de carga en el suelo: | 3.73 kg/cm² |
| Capacidad del contenedor de residuos: | 164 litros |
| Capacidad de aceite: | 19 litros |
| Reafilado máximo de la cuchilla: | 1/4″ (6.4 mm) |
Electricidad
| Motor: | 5 HP, trifásico, 60 Hz, AC 208/230 voltios, 25 amperios (tamaño del servicio: 40 amperios). |
| Motor opcional: | 5 HP, trifásico, 50 Hz, AC 380/415 voltios, 12 KW, 16.5 amperios (tamaño del servicio: 20 amperios). |
Suministro de aire
| Suministro de aire | Requiere 80-90 PSI (550-620 kPa) de aire comprimido regulado, seco, no lubricado, con un mínimo de 5 cfm a 90 PSI (142 LPM a 620 kPa), y una calidad mínima del aire de: ISO 8573.1 Clase 2.4.2. |
Tamaño de libro con encuadernación rústica (lomo x alto)
| Máximo tamaño inicial de libro: | 330 mm x 241 mm |
| Tamaño mínimo inicial de libro: | Modo near-line único: 178 mm x 127 mm.
Modo near-line múltiple: 178 mm x 171 mm. Modo in-line único: 178 mm x 171 mm. Modo in-line múltiple: 178 mm x 178 mm. |
| Máximo tamaño de libro terminado: | 305 mm x 229 mm |
| Tamaño mínimo de libro terminado: | 148 mm x 102 mm |
| Recorte mínimo en todos los lados: | 2.5 mm |
| Recorte máximo en la parte superior: | 140 mm |
| Espesor mínimo del libro: | 2.5 mm |
| Espesor máximo del libro: | 51 mm |
Configuraciones
COMPONENTE |
NÚMERO DE SKIDS |
PESO NETO (aprox.) |
PESO DE ENVÍO (aprox.) |
|---|---|---|---|
| Near-line – Alimentador de pila y apilador | 3 | 993 kg | 1,236 kg |
| In-line – Sin alimentador de pila | 4 | 1,045 kg | 1,311 kg |
| In-line – Con alimentador de pila | 5 | 1,212 kg | 1,524 kg |
