Troqueladora Duplo DSM-1000 / DSM-1000 PRO

TROQUELADORA DIGITAL FORMATO B2

DSM-1000 PRO

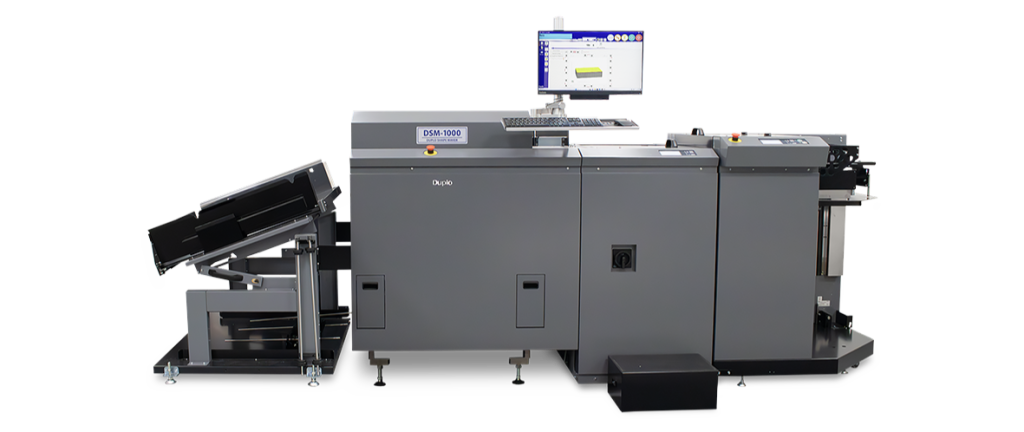

DSM-1000

El troquelado digital ofrece varias ventajas sobre los métodos de troquelado tradicionales:

  • Precisión: La DSM -1000 ofrece alta precisión y exactitud, garantizando resultados consistentes incluso con diseños intrincados. Utiliza un sistema de registro avanzado para garantizar cortes precisos y limpios en todo momento, lo que proporciona a los usuarios una precisión inigualable en sus tareas de corte.
  • Versatilidad: Esta máquina puede cortar una amplia gama de materiales de distintos grosores, lo que la hace adecuada para diversas aplicaciones. A diferencia de otras máquinas de corte de su clase, la DSM -1000 ofrece una amplia gama de opciones de corte, desde diseños intrincados hasta proyectos a gran escala, lo que la convierte en la herramienta definitiva para sus necesidades de corte.
  • Eficacia: El tiempo de preparación suele ser más rápido en comparación con los métodos de troquelado tradicionales, ya que el almacenamiento ilimitado de trabajos permite recuperarlos rápidamente y cambiarlos con facilidad. Con su diseño innovador y sus potentes motores, la DSM -1000 ofrece velocidades de procesamiento ultrarrápidas, lo que permite a los usuarios completar los proyectos en un tiempo récord sin sacrificar la calidad.
  • Interfaz fácil de usar: Diseñado pensando en el usuario, el DSM -1000 cuenta con una interfaz intuitiva y controles fáciles de usar, por lo que es adecuado tanto para profesionales experimentados como para principiantes.

En general, el troquelado digital ha revolucionado el proceso de corte en muchas industrias, ofreciendo una mayor flexibilidad, eficacia y precisión en el corte y la fabricación de materiales.

Características principales:

Apilamiento. El DSM -1000 viene de serie con una bandeja de apilado. La bandeja de apilado puede recibir y apilar piezas separadas y no separadas.

Troquelado. La carga y la configuración del troquelado son extremadamente sencillas. La unidad de separación se puede apartar para que el operario pueda cargar fácilmente el troquel. Una vez cargada, un único pestillo bloquea la placa de troquelado en su sitio. A continuación, el separador puede colocarse en su posición de funcionamiento normal para completar el proceso.

Múltiples ciclos de corte. La DSM -1000 es capaz de realizar hasta 3 ciclos de corte por hoja. Esto es necesario cuando se ejecuta un troquel complejo que ha superado la longitud máxima de la regla de acero de 5000 mm. Esto también reduce el coste de la matriz de hendido, haciendo de la DSM1000 una solución más rentable.

Unidad separadora DSM-SP. La unidad separadora DSM-SP elimina los residuos que rodean al producto final, lo que se conoce como «blanking». Los residuos se depositan en un contenedor situado debajo de la unidad apiladora. La DSM-SP viene de serie con 7 módulos separadores. Esto permite separar los trabajos más complejos sin necesidad de troqueles de separación adicionales. Hay algunos casos en los que la DSM-SP se puede utilizar para eliminar los residuos internos, como una ventana recortada. Esto se denomina «stripping». Esto puede reducir la necesidad de eliminar este residuo manualmente. No es necesario el costoso troquel de eliminación.

Lector de códigos de barras. Recupere rápidamente los parámetros guardados para un troquel específico mediante un lector manual de códigos de barras. Reduzca el tiempo de preparación y los residuos. Asegúrese de que se carga la troqueladora correcta para el trabajo.

Alimentador DMS-SF. El DSM-SF es un alimentador de succión de aire con separación de aire frontal y lateral para garantizar una alimentación consistente y fiable. Carga hasta 400 mm de material, ideal para trabajos de tiradas cortas. La unidad de subaspiración de serie utiliza succión adicional para ayudar a alimentar materiales difíciles como papel y cartón pesado, curvado u ondulado.

Función de marca de registro. La función de marca de registro utiliza dos sensores que leen dos marcas de registro impresas en las hojas y las ajustan automáticamente +/- en dirección X e Y para garantizar que las hojas estén alineadas con precisión con el troquel antes del corte.

Configuración DSM-1000. Troqueladora + DSM-SF Alimentador + DSM-ST Apilador

DSM-1000 PRO. Troqueladora + Unidad Alimentadora DSM-SF + Unidad Separadora DSM-SP + Unidad Apiladora DSM-LSW

Operación Software del controlador de PC y panel de control
Método Cortadora de troqueles de placa
Tipo de papel Hoja
Tamaño del papel Anchura: de 279 mm a 530 mm

Longitud: de 279 mm a 750 mm

Calidad del papel
  • Sin separador
Papel fino: 127,9 – 209,3g/m2

Papel estucado: 157 – 279g /m2

Estucado arcilla: 270 – 600g /m2

Papel aglomerado: 400 – 650g/m2

  • Con separador
Papel fino: Sólo de paso

Papel estucado: 209,4 – 279g/m2

Estucado arcilla: 270 – 600g/m2

Papel aglomerado: Sólo pasante, sin arrugas

Área de prensa 730 mm x 500 mm
Presión 40 toneladas
Velocidad Máx.: 3100 hojas/hora
Espesor de la placa perforada 18 mm
Tamaño de la placa perforada 820 mm x 520 mm
Altura de la cuchilla 23.6mm
Requisitos de potencia Unidad de alimentación DSM-SF: 100 – 204V 50/60Hz 8,0 – 2,7A DSM-1000

Troqueladora: 200 – 240V 3W+PE (10%) 50/60hz 20A/1 – (Pico 60A/1)

Dimensiones
  • Sin separador
3773 mm x 1317 mm x 1352 mm
  • Con separador
4166 mm x 1455 mm x 1395 mm
Peso neto
  • Sin separador
3146kg
  • Con separador
3312kg
Opciones Unidad separadora DSM- SP, módulos separadores adicionales
Tamaño del troquel 520 x 820 mm
Grosor del tablero 18mm +/- 0.5mm
Altura de la hoja 23,6 mm (intervalo aceptable: 23,55-23,8 mm)
Longitud de la hoja 5000 mm o menos
Área de prensado 500 x 730 mm
Área máxima de corte 480 x 710 mm
