Cosido a hilo automático con alimentación, plegado y cosido

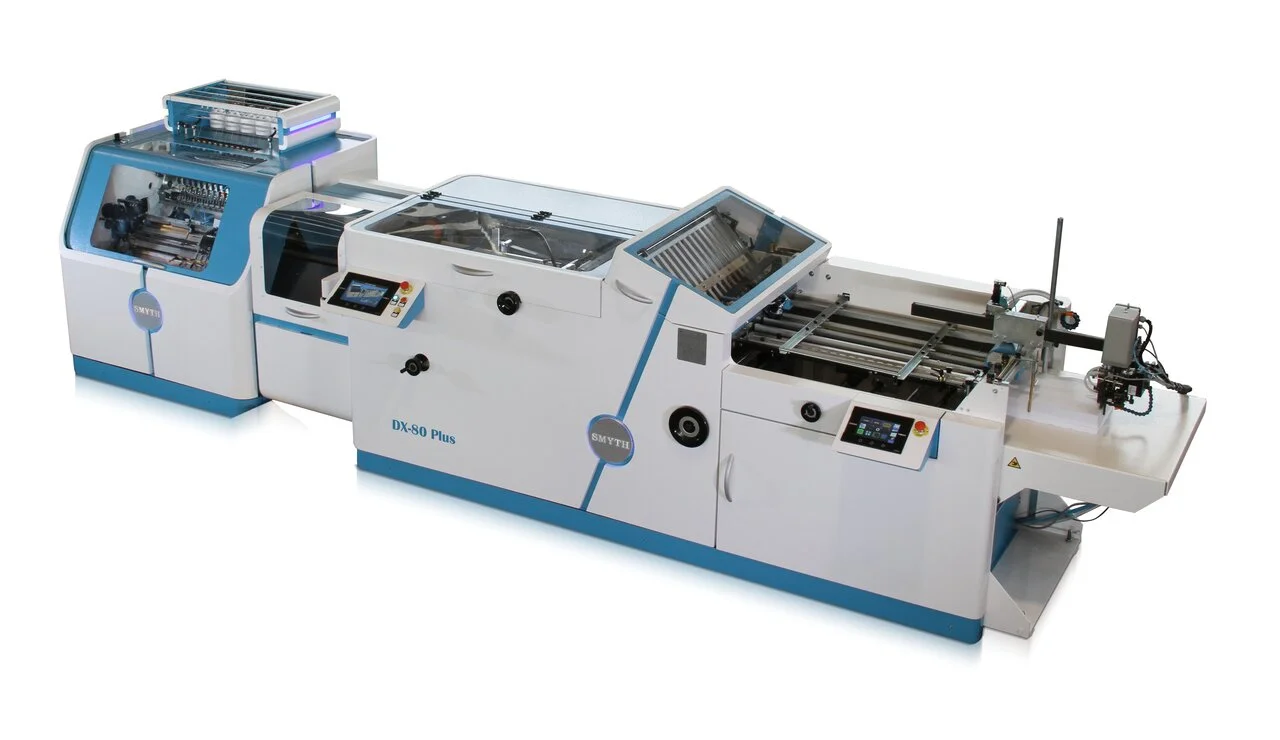

La cosedora de libros SMYTH DX-80 PLUS produce libros a partir de impresiones digitales, compuestos por signaturas de 4 u 8 páginas insertadas. Está disponible tanto en versión con alimentación por hojas como en configuración en línea con impresoras digitales Canon.
- Tamaño máximo de hoja B2. Admite formatos de hasta 500 x 700 mm
- Plegadora de hebilla paralela. Producción de signaturas de 8 páginas para optimizar costes
- Plegado tipo arado (plow folding). Máxima estabilidad y calidad en el plegado de las hojas durante la preparación de la signatura
- Nuevo sistema de extracción. Para trabajar de forma eficiente con formatos apaisados
- Impresión optimizada. Las signaturas de 8 páginas permiten una mayor variedad de formatos de impresión
O llamános al: 93 216 00 77 y te asesoramos sin compromiso
Características principales
El alimentador automático admite hojas de hasta tamaño B2 (500 x 700 mm) y está equipado con cabezal de posicionamiento automático, sistema de separación por vacío y rueda de succión.
Las hojas son guiadas con precisión hacia la mesa de alineación mediante un doble carril de rodamientos. También disponible en versión automática.
Sensores ultrasónicos Pepper & Fuchs detectan la presencia de hojas dobles y detienen el proceso para evitar errores.
Una cámara Omron de alta velocidad gestiona la lectura de códigos BARCODE o Data Matrix, asegurando la correcta secuencia de las hojas impresas.
La estación de plegado permite trabajar tanto con signaturas de 4 como de 8 páginas. La plegadora de hebilla paralela, ubicada antes de la estación de inserción, permite generar signaturas de 8 páginas para optimizar costes.
El sistema de poleas con fricción ajustable garantiza un plegado estable y de alta calidad en función del tipo de papel.
La estación de recogida permite insertar diferentes cantidades de hojas plegadas para formar signaturas de distintas longitudes dentro de un mismo libro.
Tras la recogida, las signaturas se trasladan con precisión a la montura de cosido mediante un sistema sincronizado de empujadores y rueda aceleradora.
La unidad de cabeceado combina vacío y presión para alinear con precisión cada signatura. Incorpora un cabezal fijo en el pie y una pinza móvil en la cabeza.
Un sistema de bloqueo de alta precisión en la montura de cosido asegura que las puntadas queden perfectamente centradas en el lomo.
El nuevo sistema de extracción desplaza suavemente las signaturas tras el cosido y se ajusta automáticamente en tres posiciones según el formato, siendo ideal para signaturas en orientación apaisada.
Un monitor con pantalla táctil permite al operario ejecutar el programa de cosido y controlar todos los parámetros del sistema de forma intuitiva.
Aplicaciones
- Producción de libros impresos digitalmente
- Material didáctico y libros de texto personalizados
- Álbumes, fotolibros y publicaciones de alta calidad
- Informes corporativos, memorias y manuales técnicos
- Reimpresiones editoriales o reediciones en tiradas reducidas
- Producción de libros multicolección o bajo suscripción
Especificaciones técnicas
| Velocidad de alimentación: | Máx. 200 m/min* (Los datos varían según el gramaje, el tamaño de hoja y la composición de la firma.) |
| Número de grapas: | 9 |
| Longitud de las grapas: | 24 mm |
| Gramaje del papel: | Mín. 50 gsm – Máx. 180 gsm |
| Dimensiones: | 5,25 x 1,96 x H 1,56 m |
Modo de signatura insertada de 4 páginas
| Tamaño de hoja: | Máx. 420 x 640 mm Mín. 180 x 200 mm |
| Tamaño de firma: | Máx. 420 (de cabeza a pie) x 320 (de lomo a frente) mm Mín. 180 (de cabeza a pie) x 100 (de lomo a frente) mm |
Modo de signatura insertada de 8 páginas
| Tamaño de hoja: | Máx. 700 x 500 mm Mín. 300 x 200 mm |
| Tamaño de firma: | Máx. 350 (de cabeza a pie) x 250 (de lomo a frente) mm Mín. 150 (de cabeza a pie) x 100 (de lomo a frente) mm |
Modo de signatura insertada de 8 páginas – Formato apaisado
| Tamaño de hoja: | Máx. 500 x 640 mm Mín. 300 x 200 mm |
| Tamaño de firma: | Máx. 250 (de cabeza a pie) x 320 (de lomo a frente) mm Mín. 150 (de cabeza a pie) x 100 (de lomo a frente) mm |
