DX 80 – Sistema de plegado y cosido automático de libros para impresión digital
Sistema digital de cosido de libros a hilo automático. Está compuesto por la nueva cosedora FX-80 conectada con el alimentador automático de hojas SMYTH AUTOMATIC PILE FEEDER. Está especialmente diseñada para cualquier producción que se componga de signaturas de 4 páginas.
El sistema se compone de:
- Sistema automático de alimentación de hojas.
- Mesa de alineación de las hojas
- Acanalado del plegado cruzado
- Sistema de alzado de las signaturas
- Cosedora de hilo Smyth modelo FX-80
El alimentador Smyth automático de pila, a hojas para alimentar hojas hasta 420 x 640 mm. El alimentador de pila está equipado con un cabezal separador autoposicionable, sistema de separación por vacío y una rueda de succión para alimentar las hojas.
Las hojas son conducidas con precisión hacia la mesa de alineación, con un raíl de bolas. Un sensor por ultrasonidos Pepper & Fuchs controla las hojas y detecta el grosor individual de cada hoja para prevenir potenciales doble. Dos ejes de corte guían cada hoja individualmente hacia el dispositivo de hendido. Aquí, el dispositivo especial Tech-ni.fold Tri-creaser Fast Fit, garantiza la más alta calidad posible de hendido y plegado.
Plegado y acanalado. Para hacer el plegado cruzado de las hojas sueltas y luego alzarlas, formando la signatura de 4 páginas. Esta unidad está compuesta de unos rodillos (Con rodillos recubiertos de Poliuretano, guiados por una correa debajo mantenimiento y silenciosa)
Va en línea con el dispositivo de hendido para marcar perfectamente cualquier tipo de hoja suelta, y las ruedas de presión guían correctamente cada hoja simple.

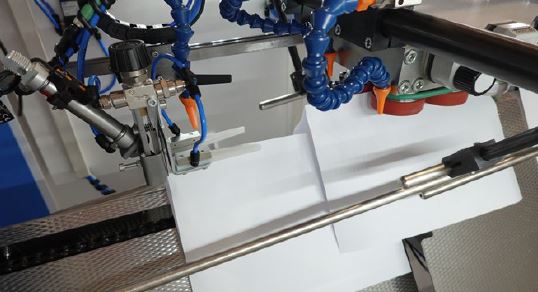

Estación de alzado. Permite la posibilidad de insertar juegos de 4 páginas distintos en el mismo bloque. Tras ser alzadas, los juegos son llevados hacia el caballete fijo. Los movimientos sincronizados del empujador del caballete aseguran que las signaturas se conduzcan con precisión a la rueda de aceleración.
Caballete fijo, para transferir la signatura hacia la cosedora de hilo FX-80
El Interface del operador, comprende 2 pantallas táctiles a color habilitadas para hacer el programa del libro y todos los parámetros d la máquina.
La cosedora DX-80 va equipada con un dispositivo de red para tener asistencia técnica remota, que puede funcionar tanto con conexión de internet por cable o sin. La asistencia técnica remota y gratuita de Smyth garantiza diagnósticos rápidos y de confianza, proporcionando también la posibilidad de monitorizar y gestionar remotamente los programas de la máquina, modificando datos e instalando las actualizaciones en el software.
Dimensiones de la signatura y de la hoja:
ESPECIFICACIONES TÉCNICAS DE LA LINEA COMPLETA SMYTH DX-80
Tamaño de la hoja:
Max 420 x 640 mm
Min. 180 x 200 mm
Tamaño de la signatura (usada con alimentación manual):
Max 420 (lomo) x 320 (ancho) mm
Min. 180 (lomo) x 200 (ancho) mm
Nº agujas de cosido: 9
Longitud de la aguja: 24 mm
Velocidad mecánica: Hasta 200* mt/min.
*dependiendo de papel tamaño y la composición de la signatura.
Grosor del cosido: Máx. 3 mm.
Gramaje del papel: Mín. 50 gsm – Max. 180 gsm
Longitud de la aguja: 24 mm.
Potencia: 4 Kw.
Tensión: 400V – 3 fases – tierra
Aire comprimido necesario: Max. 150 Nl/min. a 5 ** bar
**Nota: El aire (suministrado externamente) debe ser seco, para optimizar el correcto funcionamiento de la máquina.
Dimensiones: 5,31 x 2,21 x 1,7 (h) mt.
Equipamiento opcional DX-80 (no incluido)
Control de la secuencia de las hojas (Lector de códigos 1D / 2D): Sistema de control de la secuencia de las hojas realizado por la cámara de alta velocidad OMRON MICROHAWK V430-F. El sistema de lectura de código de barras o Data Matrix, garantiza un alto nivel de control filtrando todos los posibles problemas y evita con precisión falsas alarmas y paradas innecesarias a través de las mediciones continuas realizadas en cada hoja.
Bajo pedido, el nuevo DX-80 se puede conectar a la cosedora de libros FF-280, equipada con el alimentador Smyth para signaturas impresas en offset. Esta configuración permite que el sistema ejecute libros impresos en digital, híbridos u offset.
DX-80 también está disponible en versión WEB-FED. Conectado en línea con el desbobinador y el cortador, puede ejecutar bloques de libros cosidos impresos digitalmente en un carrete.
