FF 175 MAGNUM – Máquina de coser libros automática
Smyth FF-175 MAGNUM es una máquina de coser especial para la producción de libros de gran tamaño. Es capaz de coser firmas excepcionalmente grandes, y las empresas gráficas la aprecian especialmente para la producción de libros cosidos de gran tamaño y alta calidad. El FF-175 Magnum se puede suministrar en versión automática o semiautomática.
- Tamaño máximo de firma: 615 (lomo) x 440 (ancho) mm.
- Alimentador automático equipado con 4 aberturas superiores + 4 inferiores.
- Dispositivo de apertura de regazo.
- Monitor de pantalla táctil giratorio, ubicado en el centro, para permitir la verificación de todos los parámetros de funcionamiento de la máquina desde ambos lados de la máquina.
- Protectores de apertura automática.
- Diseño compacto para facilitar las operaciones de carga / descarga.
Características principales

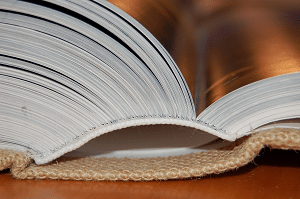

- Configuración de la posición de la puntada Para obtener una posición precisa de la puntada en el lomo de la firma, es posible configurar la posición y la longitud de la puntada (24 o 32 mm).

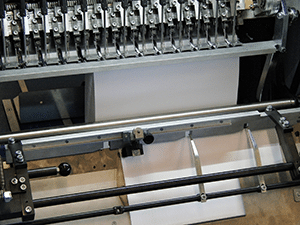

- Sistema de bloqueo. El sillín móvil está equipado con un sistema de bloqueo de firma preciso. Este sistema mantiene las firmas hacia abajo en el sillín y asegura el centrado exacto de las puntadas en el lomo, evitando que la firma ruede.

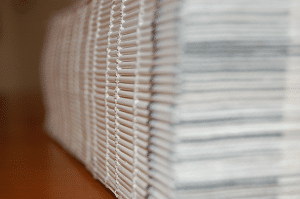

- Sistema de reforma. Este sistema consta de una rueda superior e inferior. Asegura la apertura completa del lomo de la firma para el perfecto centrado de las puntadas de costura.

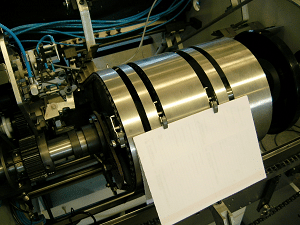

- Alimentador automático. El alimentador automático de firmas está equipado con 4 aberturas superiores + 4 inferiores activadas por programador electrónico. También es posible coser firmas superpuestas hasta un tamaño mínimo de 10 mm en el mismo lado.

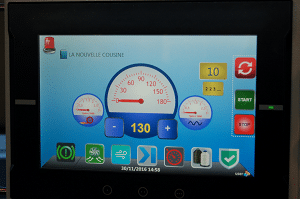

- Interfaz de operador. La programación y el diagnóstico se realizan a través de OMRON PLC y un nuevo software diseñado por el equipo interno de ingenieros de Smyth. Una pantalla táctil a color está ubicada en el centro para permitir la verificación de todos los parámetros de funcionamiento de la máquina desde ambos lados de la máquina, junto con la configuración de los principales ajustes automáticos de la máquina.
- Opcional:
Dispositivo de separación de libros
Apiladora Smyth «Easy Stack»
Recopilación de control de secuencia
Dispositivo de gasa
Dispositivo de pegado
Especificaciones técnicas
| Tamaño de la signatura: | Max 615 (columna) x 440 (ancho) mm Min. 75 (columna) x 100 (ancho) mm (versión semi automática) Min. 80 (columna) x 105 (ancho) mm (versión automática) |
| Velocidad mecánica máxima: | 75 ciclos/min |
| Aperturs alimentador: | 4 superiores + 4 inferiores |
| No. de puntadas de costura: | 14 |
| Longitud de la puntada de costura: | 24 – 32 mm |
| Consumo de aire: | Max 200 Nl/min. at 6 bar |
| Consumo de energia: | 2,5 Kw (semi-automatic version) 3,5 Kw (automatic version) |
| Voltaje: | 380V – 50Hz three-phase |
| Peso total: | 3400 Kg |
| Dimensiones: | 3,50 x 1,40 x H 1,70 mt (semi-automatic version) 3,50 x 1,81 x H 1,70 mt (automatic version) |
