Solución de corte digital compacta y versátil
La mesa de corte digital PFI Blade B3+ permite producir tiradas cortas de packaging, tarjetas y etiquetas con formas personalizadas, sin necesidad de troqueles físicos.
Realiza cortes completos, semitroquelados y hendidos en una amplia gama de materiales como papel, laminados, adhesivos y soportes sintéticos, a velocidades de hasta 800 mm por segundo y con grosores de hasta 1,3 mm.
Es una solución versátil tanto para prototipado como para producciones de pequeña escala.

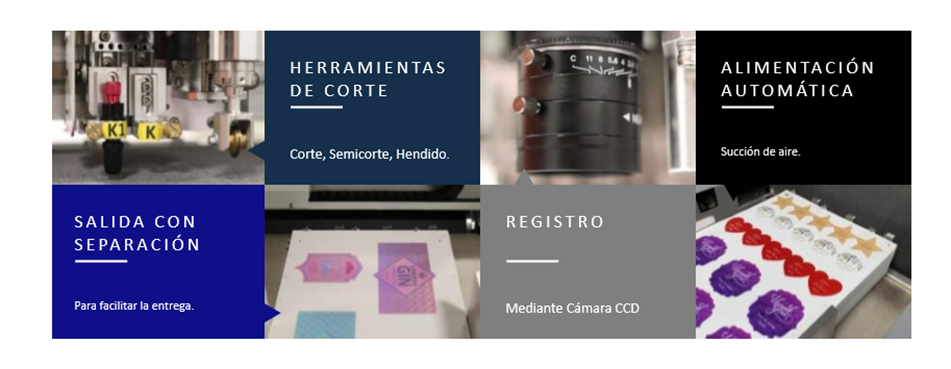

Características principales
Gracias al software PFI BLADE, el cabezal con triple herramienta sigue las líneas del archivo de corte para generar cualquier forma deseada. El material se mantiene firme mediante una zona de succión situada bajo el tapiz transportador, mientras el cabezal se desplaza con precisión por la hoja. La PFi Blade B3+ incluye cuatro herramientas de corte y una rueda de hendido, y permite montar hasta tres herramientas simultáneamente para ejecutar formas complejas, semitroquelados para etiquetas o adhesivos, y líneas de hendido que evitan el craquelado del tóner en piezas dobladas.
El equipo alcanza velocidades de hasta 1.000 mm/segundo y trabaja sobre materiales de hasta 1,5 mm de grosor, incluyendo papel, adhesivos, laminados y sustratos sintéticos. Las cuchillas de carburo de tungsteno son intercambiables para adaptarse a distintos tipos de trabajos.
La alimentación es completamente automática: una plataforma elevadora sostiene pilas de hasta 100 mm de altura, y cada hoja es separada mediante cuchilla de aire y succionada hacia la mesa de corte. El tapiz deslizante con aspiración mantiene la hoja en posición durante el proceso, y al finalizar, la hoja se traslada automáticamente a la bandeja de recogida. Todo esto ocurre sin detener la producción.
Los archivos de corte se crean en programas vectoriales como Adobe Illustrator o CorelDRAW, donde se definen los cortes, semitroquelados y hendidos. Se exportan en formatos compatibles y se cargan en el software PFI Connect (PC no incluido).
Cada hoja impresa debe llevar marcas de registro en las esquinas y un código QR. Durante la operación, la cámara CCD de alta definición detecta automáticamente el archivo correcto mediante el QR y compensa cualquier desviación en la imagen gracias al reconocimiento de las marcas de registro, asegurando un acabado perfecto hoja por hoja.
La Duplo PFi Blade B3+ se entrega equipada con:
- 4 herramientas de corte y 1 rueda de hendido (montaje simultáneo de hasta 3 herramientas)
- Bomba de vacío
- Plataforma elevadora automática
- Sistema de alimentación por succión de aire
Dirigida a impresores, rotulistas y profesionales del packaging, esta herramienta digital inteligente y asequible permite reducir costes, acelerar tiempos de entrega y diversificar servicios, ofreciendo productos acabados de alta calidad sin depender de troqueles. Una solución ideal para destacar en el mercado con trabajos creativos, funcionales y a medida.
Aplicaciones
- Packaging personalizado
- Etiquetas y adhesivos
- Puzzles y juegos de mesa
- Flyers, tarjetas y papelería
- Carpetas y otro material de oficina
- Expositores y displays
- Prototipos y maquetas
- Material PLV
- ¡Y mucho más!
Especificaciones técnicas
Alimentador automático
| Capacidad de alimentación: | Hasta 100 mm |
| Separación de hojas: | Separación por chorro de aire ajustable |
| Sistema de alimentación: | Alimentación por vacío con pinzas montadas en pórtico |
| Tamaño máximo de hoja: | 600 mm x 400 mm |
| Tamaño mínimo de hoja: | 210 mm x 297 mm |
Software y conexión
| Software (plataforma): | Procesador i5 Serie 7500 Dual Core o superior, Memoria RAM de 4 GB o más, Disco duro de 5 GB (se recomienda SSD para un rendimiento óptimo), Puertos de red: 10/100 Mb x1, Tarjeta Ethernet PCI-E de 1 Gb x1, Pantalla: LCD de 19” o más grande |
| Formatos de archivo compatibles: | AI, EPS, PDF, DXF, TIF, JPG, PCX |
Control de corte
| Herramientas: | Cuchilla de corte total, cuchilla de semi-corte, rueda de hendido |
| Sistema de corte: | Plataforma digital de señal |
| Cuchilla: | Carburo de tungsteno |
| Productividad: | 30 – 45 segundos por hoja de 14” x 20” (dependiendo de la complejidad del diseño) |
| Velocidad máxima de corte: | Hasta 1000 mm/segundo |
| Grosor de corte: | Hasta 1,5 mm |
| Tolerancia de corte: | ±0,3 mm |
| Precisión de repetición de corte: | ±0,1 mm |
Sistema de registro por cámara
| Sistema de registro: | Cámara CCD de alta definición |
