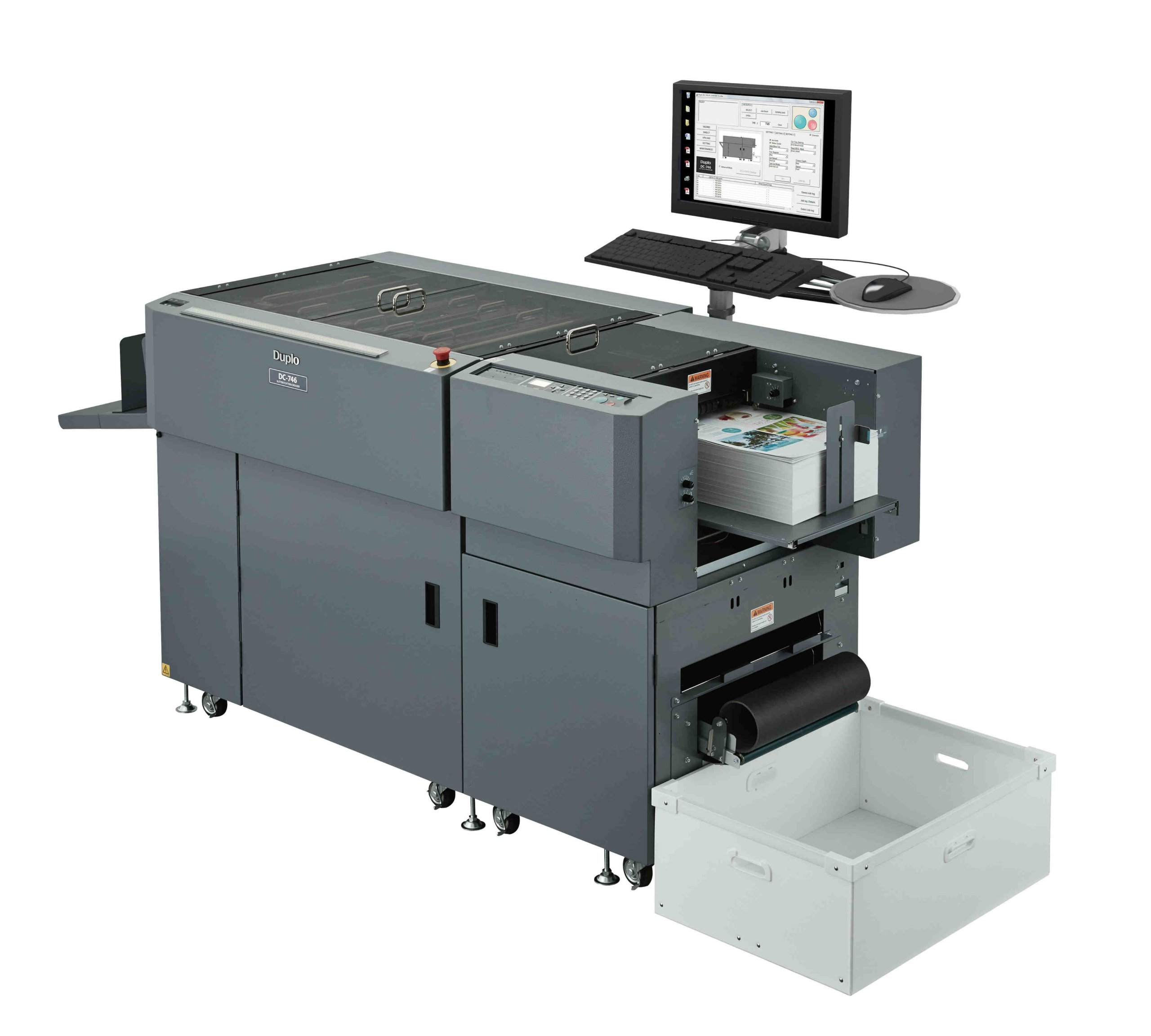

Duplo DC-746
Refilado, corte y hendido
El equipo de multiacabado Duplo DC-746 es la última incorporación a la gama DC.
En consecuencia, se presenta como la solución de acabado multifuncional más potente de Duplo hasta la fecha, diseñada específicamente para entornos de impresión digital en color y de gran volumen.
Su objetivo principal es ofrecer a impresores y acabadores digitales un sistema totalmente automatizado.
De este modo, se elimina la amenaza de los tiempos de inactividad en la máquina.
Además, la DC-746 incorpora la tecnología End Trim Air Blade de Duplo,
la cual ayuda a minimizar errores durante la alimentación del papel.
Características principales
Proporciona al operador múltiples medios para gestionar el sistema.
Incluye una herramienta de programación gráfica que permite crear, editar y almacenar trabajos rápidamente.
Los trabajos guardados y el historial se pueden recuperar fácilmente para su revisión.
Además, los ajustes preferidos y los valores predeterminados se pueden seleccionar para reducir el tiempo de configuración.
El software Job Creator de Duplo permite exportar plantillas con solo pulsar un botón.
La consola JDF está disponible para la DC-746, lo que permitirá complementar la automatización con software compatible con JDF en la fase previa.
Con la incorporación del kit de códigos de barras BCR-02, este software ahora ofrece automatización e integridad completas, creando una verdadera producción sin intervención manual.
- Nuevos niveles de eficiencia
- Elimina tareas repetitivas
- Reduce los tiempos de entrega
- Reduce los costes de producción
- Mejora la velocidad y la precisión
Los soportes impresos digitalmente suelen estar deformados y cargados de estática, incluso días después de la impresión.
Para solucionar este problema, la DC-746 utiliza múltiples rejillas de ventilación que levantan y separan las hojas desde la parte superior de una unidad de alta capacidad de 150 mm de profundidad.
Esto reduce el riesgo de daños en la imagen y permite al operario dedicarse a otras tareas mientras la máquina funciona.
La hoja superior se recoge y alimenta mediante vacío, usando un cabezal de alimentación súper ancho.
Además, el registro se realiza en una colocación lateral ajustable, que permite corregir la inclinación de la imagen.
Es fácil de manejar y puede dejarse funcionando sin supervisión.
Además, la configuración del trabajo puede automatizarse gracias a una cámara CCD que reconoce el código de barras impreso en la hoja.
Esto permite cargar automáticamente los ajustes de acabado desde la memoria y posicionar todas las herramientas necesarias.
Así, se pueden realizar cambios en menos de 20 segundos sin intervención manual.
La DC-746 permite leer la posición real de la imagen en la hoja y realizar ajustes al instante.
Esta función, de eficacia probada, se ha mejorado en este modelo para adaptarse a una amplia gama de requisitos de impresión.
Entre ellos se incluyen:
- Lectura y ajuste de cada hoja.
- Comprobación de la imagen y ajuste si el movimiento.
está fuera de la tolerancia deseada. - Comprobación de la imagen cada «x» número de hojas.
Esta máquina incorpora el End Trim Air Blade para una eliminación eficiente del recorte residual estático, lo que minimiza los errores de alimentación.
Recogedor de desperdicio KF-110 de Busch
- Complemento ideal para el Duplo DC-746: diseñado para recoger automáticamente los recortes generados durante el corte, hendido y perforado.
- Altura de 110 cm: se ajusta perfectamente a la salida del DC-746, facilitando una integración rápida y eficaz.
- Construcción robusta: bastidor en acero inoxidable de alta calidad, preparado para entornos de producción exigentes.
- Cinta transportadora de PVC elástico: equipada con cantos ondulados y tacos de arrastre para un transporte fluido del residuo hacia el contenedor.
- Evita acumulaciones de papel: mejora la limpieza y seguridad de la zona de trabajo, reduciendo tiempos de parada.
- Fácil acoplamiento: se conecta directamente a la salida del equipo, sin necesidad de modificaciones complejas.
- Uso versátil: también compatible con troqueladoras, guillotinas, embuchadoras y encuadernadoras de rústica con trilateral.
Aplicaciones
- Tarjetas de visita
- Postales
- Folletos plegables
- Entradas y tickets
- Invitaciones
- Cartones para productos
- Documentos con acabados múltiples
- Materiales de marketing
- ¡Y mucho más!
Casos de éxito
Especificaciones técnicas
| Velocidades (A4, 4 cortes + hendido)
velocidades típicas por SRA3: |
Máx. 50 ppm con CCD apagado 1 x Folleto = 35 4 x Tarjetas de felicitación = 30 8 x Postales = 24 21 x Tarjetas de visita = 18 |
| Operación | Controlador de PC multilingüe basado en Windows (PC no suministrado) y Panel de control |
| Memorias de trabajo | 80 (más la capacidad del PC) |
| Configuración automática | Del código de barras |
| Alimentador | Capacidad 150 mm Cuchilla de aire más separación por vacío Ajuste de inclinación |
| Tamaño de papel de entrada | Min: 210mm x 210mm Max: 370mm x 670mm* *Hasta 999,9 mm mediante el panel de control |
| Tamaño final | Min: 48mm x 50mm Max: 370mm x 670mm* *Hasta 999,9 mm mediante el panel de control |
| Peso del papel | Min: 110gsm Max: 350gsm* * Papel laminado/con recubrimiento UV: dentro del rango anterior, incluyendo la capa de laminado o recubrimiento |
| Bandeja de recepción | Capacidad de 150mm |
| Apilador de tarjetas | Capacidad de 90mm |
| Media for stacker | Anchura de 48 a 370 mm Longitud de 49 a 670 mm |
| Dimensiones de la máquina | Anchura: 3040mm Profundidad: 870mm Altura: 1730mm (con PC) |
| Potencia | DC-746: 230 V CA 50/60 Hz 2,7 A 550 W |
| Peso | 555 Kg |
| Cortes longitudinales (a lo largo de la hoja) |
Seis (estándar) Diez (con opciones instaladas) |
| Detalles de la cortadora | Margen lateral 3,2 – 55 mm Pieza mínima 48 mm Precisión +/- 0,2 mm Canalones 5 – 15 mm >15mm entrega al apilador |
| Cutter (cuchillo en cruz) | Max. 25 cortes por hoja |
| Cutter details | Longitud mínima 49mm Margen de avance 3mm Margen del canalón 3mm Margen de seguimiento 5mm Precisión +/- 0,2mm |
| Pliegues | Max. 20 por hoja |
| Ajuste de la profundidad del pliegue | Automático en 3 pasos |
